Software COnfigurable Multidiscipline Switch
(SCOMS)
Projektin tavoitteena on kehittää hybridi-kytkinlaitetekniikka, joka
pystyy kytkemään samanaikaisesti sekä 64 kbit/s- että solupohjaista ATM-liikennettä
ja jolla on täydellinen ohjelmallinen konfiguroitavuus. Kytkinkonsepti perustuu VTT:llä
kehitettyyn FSR-tekniikkaan. Projektissa FSR:stä kehitetään hybridi-kytkentäkonsepti
ja siihen ohjelmistot 64k- ja ATM-liikenteen ohjaamiseen ja kytkemiseen. Lisäksi
kehitetään ATM-liitäntöjä (esim. ADSL ja PDH/E1) sekä digitaalisia
televerkkoliitäntöjä (esim. PDH/E1 ja nx64 kbit/s).
Projekti jakaantuu kahteen osa-alueeseen jossa hardware ratkaisut
kehittää VTT ja ohjelmistot TKK. Seuraavassa esitellään SCOMS-projektin ohjelmistot
eli TKK:n osuus projektista.
SCOMS-ohjelmistot
Työntekijät
Projektissa olevat TKK:n tutkimusapulaiset ovat jakaantuneet Lappeenrantaan ja
Helsinkiin. Henkilöt ja heidän yhteystiedot on lueteltu taulukossa 1.
Nimi |
Yhteystiedot |
Sami Raatikainen |
05 624 3351 |
sami.raatikainen@lut.fi |
Timo Pärnänen |
05 624 3352 |
timo.parnanen@lut.fi |
Jussi Turunen |
05 624 3351 |
jussi.turunen@lut.fi |
Saku Vaittinen |
05 624 3352 |
saku.vaittinen@lut.fi |
Samu Uimonen |
05 624 3352 |
samu.uimonen@lut.fi |
Teemu Tynjälä |
09 451 5236 |
tjtynjal@tcm.hut.fi |
Jari Katajavuori |
09 451 4739 |
jari.pusa@tcm.hut.fi |
Harri Sunila |
09 451 5257 |
harri.sunila@tcm.hut.fi |
Taulukko 1. Tutkimusapulaiset ja yhteystiedot 1.2.1999
Projektin julkaisut
Projektin tiimoilta tehdyt julkaisut ovat nähtävillä (vähintään tiivistelmät)
tässä osoitteessa.
Perustana oleva Tove-ohjelmistoarkkitehtuuri
Tove-projektin tuloksena syntyvä CORBA:n avulla hajautettu ATM-kytkimen
ohjausohjelmisto tulee olemaan myös SCOMS-ohjelmiston runko. Ohjelmiston hajautettu
rakenne mahdollistaa uuden toiminnallisuuden lisäämisen verraten helposti ja jo
Tove-projektissa on pyritty ottamaan huomioon SCOMSin tuomia vaatimuksia. Tämän ansiosta
Toven ohjelmisto soveltuu käyttöön sellaisenaan ja SCOMSissa voidaan keskittyä
lisäämään uutta toiminnallisuutta ja uusia protokollakokonaisuuksia ilman että
olemassaolevaa koodia tarvitsee muokata merkittävästi. Ohjelmisto on hajautettu CORBAn
välityksellä eri toimintoja suorittaviin moduleihin. Modulit voivat sijaita fyysisesti
eri koneissa.

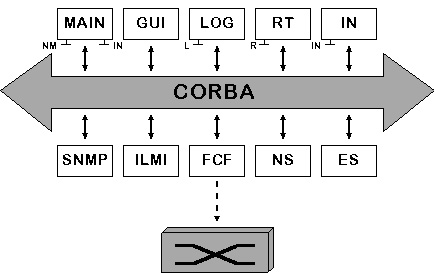

Kuva 1 Tove-ohjelmiston arkkitehtuuri
TOVE-projektin modulit
Seuraavassa kuvataan tarkemmin jokaisen modulin merkitystä ja
toimintaa. Osa moduleista on vielä toteutukseltaan keskeneräisiä, ja niiden kehitystä
jatketaan SCOMS:ssa. Kaikki modulit tulevat kuitenkin kuulumaan SCOMS-arkkitehtuuriin.
- MAIN
sisältää ohjausohjelmiston tärkeimmät osat eli signalointiprotokollapinot,
yhteydenmuodostuksen ohjauksen (CC, Call Control), sekä hallintatietokannan (MIB,
Management Information Base). Ulospäin moduli tarjoaa verkonhallintarajapinnan (NM), jota
käyttävät sekä SNMP- ja ILMI-hallintamodulit että käyttöliittymämoduli (GUI).
Modulin ydin ovat protokollapinot sekä niitä suorittava projektin aikana kehitetty
oliopohjainen protokollien kehitys- ja suoritusympäristö (OVOPS++). OVOPS++ huolehtii
eri protokollainstanssien skeduloinnista ja viestien välittämisestä
protokollainstanssilta toiselle, ks. tarkempi kuvaus alempana tässä dokumentissa.
- GUI
on ohjelmiston käyttöliittymä. Tämä toimii kytkimen "konsolina",
josta käyttäjän (operaattorin) on mahdollista konfiguroida mm. kytkimen parametreja,
portteja, osoitteita, protokollapinoja jne. GUI keskustelee MAIN-modulin kanssa
NM-rajapinnan kautta.
- RT
-moduli huolehtii reitityksestä. Modulissa ylläpidetään reittitietokantaa,
joka muistuttaa ATM Forumin PNNI-reititystä. MAIN-moduli kyselee reittejä RT:ltä
puhelunmuodostuksen yhteydessä R-rajapinnan kautta. Tätä modulia ei vielä TOVEssa
päästy käyttämään, integrointi suoritetaan SCOMS:ssa.
- SNMP
tarjoaa standardinmukaisen SNMP-hallintarajapinnan, jonka kautta kytkintä
voidaan hallita esim. kaupallisella verkonhallintatyökalulla. Tulevat SNMP-kyselyt
muunnetaan MAIN-modulin NM-rajapintaan tehtäviksi CORBA-kutsuiksi. SNMP- ja ILMI- modulit
on toteutettu OMG:n vastaavien palveluiden tapaisesti.
- ILMI
on ATM Forumin määrittelemä hallintarajapinta, joka on periaatteessa sama
kuin SNMP, mutta UDP/IP:n sijaan toimii ATM/AAL5:n yli. Kytkimeen liitettävät työasemat
käyttävät tätä hyväkseen mm. rekisteröidessään oman ATM-osoitteensa. Tämän
modulin integrointi tapahtuu myös vasta SCOMS-projektissa.
- FCF
(Fabric Control Function) on kytkimen hallintamoduli, joka piilottaa alla olevan
fyysisen kytkimen muilta moduleilta yhtenäisen rajapinnan taakse. FCF voi toteuttaa esim.
GSMP:n tai FSR API:n mukaisen kytkimen ohjauksen. FCF:n on nykyisessä toteutuksessa
sijaittava fyysisesti kytkimeen liitetyssä työasemassa, koska kytkimen alhaisen tason
ohjausrajapinta (esim. FSR API) liittyy kytkimeen ATM-virtuaalikanavan kautta kytkimen
1-portissa.
OMG:n yleiset tai sovellusriippuvat CORBA-palvelut
Seuraavat modulit ovat projektissa hyödynnettävät CORBA-palvelut.
Osa on kaupallisia valmiita palveluja (NS ja ES), ja osa projekteissa
kehitettyjä/jatkokehitettäviä palveluja.
- NS
(Naming Service) nimipalvelu on standardoitu yleinen CORBA-palvelu, jonka
avulla kytkimen ohjelmiston muodostavat eri modulit löytävät toisensa.
- ES
(Event Service) tapahtumapalvelu on standardoitu yleinen CORBA-palvelu,
jonka avulla siirretään asynkroniset notifikaatiot lokipalvelimelle.
- LOG
on OMG:n määrittelemä tietoliikenneohjelmistojen käyttöön tarkoitetun
lokipalvelun toteutus. Määrittely pohjautuu ITU-T:n X.735-standardiin. Muut modulit
kirjoittavat lokiin meneviä tapahtumiaan L-rajapinnan kautta.
- IN
on OMG:n määrittelemä CORBA- ja INAP maailmojen yhteenliittämiseen
tarkoitettu CORBA-IN -gateway moduli. Tämä muuntaa älyverkon ASN.1/INAP/SS#7
liitännän CORBA-rajapinnaksi ja mahdollistaa Tove-kytkimen liittämisen
ulkopuoliseen SCP:iin. MAIN ja IN keskustelevat toistensa kanssa IN-rajapinnan kautta.
TOVE-projektista saatavat protokollat
Tove-projektin lähtökohtana oli ITU-T:n määrittelemien
laajakaista-ISDN-verkon signalointiprotokollien toteuttaminen VTT:n FSR-kytkimen
ohjaamiseksi. Tämä on tarkoittanut käytännössä seuraavien protokollien
toteuttamista:
- Q.2xxx-sarjan dokumenteissa määriteltyjä protokollia käyttäjäsignalointiin ATM:n
UNI-rajapinnassa. Protokollat sisältävät linkkitasolla SSCOP:in (Q.2110) ja UNI-SSCF:n
(Q.2130) sekä varsinaisen signalointiprotokollan (Q.2931), joka on lähinnä ATM Forumin
määritysten mukainen UNI 3.1.
- SS#7:n MTP-2:sta vastaava sovituskerros B-ISDN verkkoon NNI-SSCF (Q.2140). Lisäksi
NNI-rajapinta tarvitsee myös ATM:lle sovitetun MTP-3:n (Q.704), josta on tehty
prototyyppi.
- Verkkopuolen signalointiprotokollana toteutetaan BISUP-protokollan prototyyppi, joka
sisältää CC- ja BCC- ASE:n.
- Älyverkko-osuudessa Call Control:in toteutus perustuu standardeihin Q.1214 ja Q.1224.
Lisäksi on toteutettu osajoukko TCAP:ista ja SCCP:stä IN-modulissa.
Kytkimen ohjausprotokolla on GSMP (General Switch Management Protocol), joka on IETF:n
määrittelemä, alunperin Ipsilonilta (nykyinen Nokia Silicon Valley) peräisin oleva
protokolla (RFC 1987).

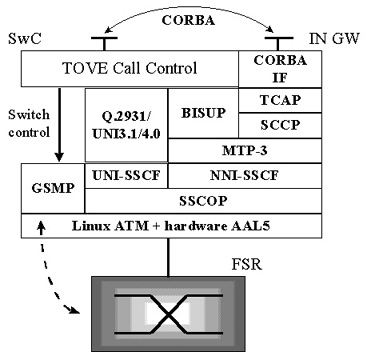

Kuva 2 TOVE:n protokollapinot
SCOMS:in tuomat lisäykset ja muutokset Toven ohjelmistoon
Tove-ohjelmisto on tarkoitettu ATM-kytkimen ohjaamiseen, mutta
SCOMS-kytkimen ohjausohjelmiston on pystyttävä ohjaamaan tämän lisäksi myös 64 kb/s
PDH-kanavien kytkentää, tukemaan interworking-toimintoja ATM- ja PDH-verkkojen välillä
sekä kontrolloimaan hajautettua IP-reititystä natiivi-IP-siirtoa tukevilla
liityntäkorteilla, mahdollisesti myös interworking-toimintoja ATM- tai PDH-verkon ja
IP-verkon välillä. Tämä vaatii seuraavia muutoksia ja lisäyksiä Toven ohjelmistoon:
- Kytkimen ohjausmodulin (FCF)
on tuettava puheluiden muodostamista sekä ATM- että
PDH-verkoissa kuin myös näiden välillä. Puhelun käsite on esitettävä korkeammalla
abstraktiotasolla kuin kahtena yhteenkytkettynä ATM-virtuaalikanavana (puhelun tuleva ja
lähtevä osuus). FCF:n on käsiteltävä puhelun yhteysvälejä yhtenäisen rajapinnan
kautta, joka piilottaa allaolevan fyysisen kytkentäarkkitehtuurin ja sen yksityiskohdat
modulia käyttävältä puhelunohjausmallilta. Tämä edellyttää myös, että
kehitettävät SCOMS-kytkimen liityntäkortit ja kytkimen API tukee vastaavia toimintoja
ja ohjauskomentoja laitetasolla. Erityisesti ATM- ja PDH-kanavan kytkeminen toisiinsa
interworking-tapauksessa on ei-triviaali operaatio, joka aiheuttaa laitetasolla tapahtuvan
muunnoksen datayhteyden PDH-aikaväliltä ATM-virtuaalikanavalle.
- ATM-signalointiprotokollien
viimeistely Toven pohjalta. UNI3.1 loppuunviemisen
testauksen ja korjailujen osalta. Q.2931 ja UNI4.0 toteutetaan UNI3.1:n jatkona.
Verkkopuolella BISUP-protokollan toteutuksen jatkaminen.
- PDH-signalointiprotokollien
integroiminen tai implementoiminen Toven
ATM-protokollien rinnalle. SCOMS:issa tuodaan PDH-signalointiaikavälit ohjauskoneelle
ATM-virtuaalikanavina, joten tulevat signalointisanomat on luettava virtuaalikanavasta ja
välitettävä PDH-protokollille niiden käsiteltävissä olevassa muodossa.
Verkkopuolella uusina toteutettavina protokollina MTP-2 ja ISUP tulevat hyödyntämään
Tovessa toteutettua MTP-3 protokollaa välissään.
- Puhelumallin laajentaminen
tukemaan PDH-puheluja ja PDH-ATM-puheluja käsittää
puheluparametrien konvertoimisen eri verkkojen välillä.
- Hallintarajapintojen täydentäminen
kattaa PDH-verkkoelementin MIB:n toteuttamisen
sekä mahdollisen GUI-modulin laajentamisen. GUI:n laajentamisella mahdollistetaan
PDH-liityntöjen konfigurointi ja tilan seuranta.
- IP-toiminnallisuus
on SCOMS:in ohjelmiston tutkimuksellisin osuus. Projektissa on
hahmoteltava, mitä natiivi-IP-kytkentä SCOMS:in yhteydessä merkitsee. Pelkän
hajautetun IP-reitityksen toteuttaminen ATM/PDH-kytkennästä erillisenä osana on
yksinkertaisinta, mutta tämä ei tuo juurikaan uutta nykyisiin kaupallisiin
gigabit-tasoisiin kytkin/reitittimiin verrattuna. Puhelutason interworking IP- ja
ATM/PDH-maailmojen välillä on puolestaan standardoimatonta ja johtaa monimutkaisiin
protokolla- ja koodausmuunnoksiin, mutta esimerkiksi access-tyyppinen liityntä
PDH-aikaväliltä tai ATM-virtuaalikanavalta reititettyyn IP-verkkoon voisi olla
mielenkiintoinen toiminto. Tämän selvittäminen vaatii kuitenkin vielä tarkempaa
tutkimustyötä.
- Calypso-alustan integrointi
SCOMS-kytkimeen on mahdollista CORBA:n avulla siten,
että Calypso-ohjelmisto toimii itsenäisenä kokonaisuutena, mutta käyttää CORBA:n yli
samaa FCF-modulia kuin muu ohjelmisto. Lisätoiminteena on mahdollista toteuttaa
signalointipalvelu Calypso-alustalle, jolloin Calypso-palvelut voisivat muodostaa
yhteyksiä signaloituun ATM- tai PDH-verkkoon.
- Demonstraatiot pyritään toteuttamaan mahdollisuuksien mukaan laajentamalla
olemassaolevia Tove-demonstraatioita. Tove-projektissa on käytetty demo-sovelluksena mm.
natiivi-ATM:lle muokattua VAT (Visual Audio Tool) IP-puhelinsovellusta, joka on vapaassa
jakelussa oleva ohjelmisto. VAT pystyy käyttämään äänelle PCM-enkoodausta, joten on
mahdollisuuksien rajoissa, että ohjelman avulla pystyttäisiin demonstroimaan
interworking-toimintaa siten, että puhelun toinen pää olisi PDH- (ISDN-) verkon
puolella oleva normaali puhelin ja toinen pää ATM- tai IP-verkossa oleva VAT-sovellus.

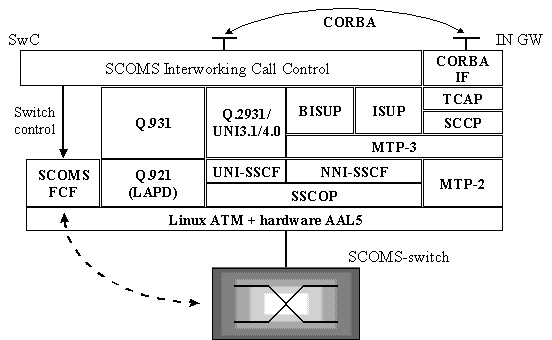

Kuva 3 SCOMS:n protokollapinot
